Zwei Feststell-Schrauben unten abschrauben, diese sichern die innere Schiene, die von unten bis nach oben (vertikaler Ständer der Lampe) reicht
Lichtkopf mit vier Schrauben lockern, div. Verbindungskabel an Stecker abziehen bzw. abschrauben (Antenne)An-Aus-Taster
3 x 2-pollig für Lichtmodule
Schwarzes mehrpolig (Sensoren)
Antennenkabel abschrauben

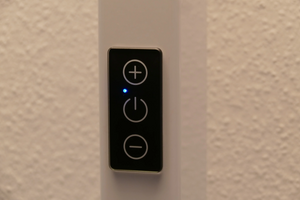

Dreitasten-Feld aus Glas in der Mitte der Ständer vorsichtig rausziehen und vom Flachkabel-Verbinder trennen. Flachkabel in das Innere des Ständers vorsichtig zurückschieben.

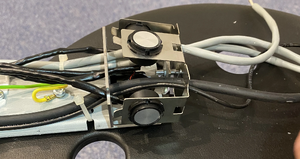

Nun mit einem etwa 20cm langem Imbus-Schraubendreher die einzige Schraube in der Mitte etwa drei Umdrehungen lockern. Damit sind vier seitliche Knöpfe oben am Ständer zum reindrücken frei. Vorsicht: diese Knöpfe sind gleichzeitig Ultraschall Sender- und Empfänger und sind mit der Elektronik verdrahtet!4 seitliche Knöpfe, die auch für die Ultraschall Kommunikation zuständig sind
Alle vier seitliche Knöpfe drücken, die vorher erwähnte innere Schiene ist nun beweglich und kann etwa 1-2cm nach unten geschoben werden Nun sind die Stromkabel Anschlüsse (L, N, Erdung) leicht zu erreichen und können an deren Klemme rausgezogen werden
Die komplette innere Schiene nun nach oben drücken, auf das Flachkabel des Tastenfeldes achten, vier seitliche Knöpfe bei Bedarf nochmal reindrücken.
Damit hat man das Innere der Steuerung der SFERA S zusammen mit der Schiene raus.
Was war kaputt?
SFERA S Funktionsweise:Defekter MF3 Brückengleichrichter

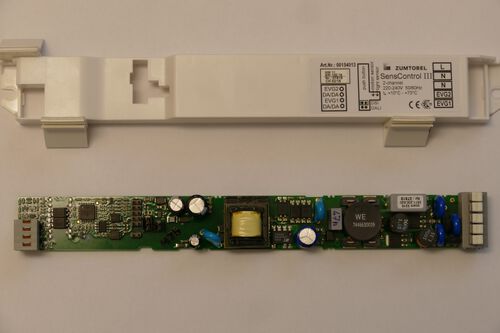

SensControl III beinhaltet einen Switching PowerSupply mit LNK363GN, LPC1227F/301 Mikroprozessor, SP3485 als DALI Kommunikationsmodul und 2 x 208S6B Triac-Schalter für beide DALI Driver.
Zwei DALI Driver (Tridonic und OSRAM) sind für die direkte bzw. indirekte LED Beleuchtungsmodule zuständig.
Der Controller ganz oben dient (wahrscheinlich) für die Funk bzw. Ultraschall Kommunikation zwischen mehreren SFERA S Lampen untereinander, wenn diese einen Schwarm bilden (sollen).
Da bei uns NICHTS funktioniert hat, wurde zuerst das Modul SensControl III geprüft.
Die T2A/250V Kleinstsicherung (rund, Typ 382) war defekt, damit die ganze SFERA S ohne Funktion.
Am unteren Teil der PCB wurden 4 zum Teil geschmolzene SMD Wiederstände entdeckt, als Stromlieferant zum Hochvolt-Brückengleichrichter FM3 (s. Bild). Dieser liefert Gleichspannung für den Switching PowerSupply, der alle andere Logik- und Kommunikationselemente versorgt. Diese SMD Wiederstände haben noch immer den Wiederstand von ca. 1,5 .. 2,5 Kohm gezeigt, leider keine Beschriftung war vorhanden oder erkennbar.

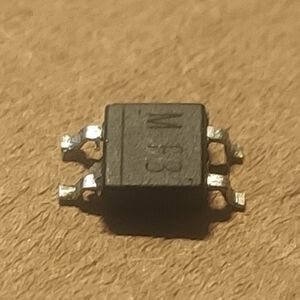

Schließlich wurde festgestellt, dass der Hochvolt-Brückengleichrichter FM3 „durch“ war: von einem Wechselstrom-Pin gab es einen Kurzschluss zum „Minus“ Pin. Damit ist geklärt warum die 4 zum Teil geschmolzene SMD Wiederstände überlastet wurden.
Ein Paar andere Komponenten (Kondensatoren, Wiederstände, Spulen, Triacs…) wurden dabei auch geprüft, aber keine Probleme festgestellt.
Reparatur:
FM3 war nirgendwo im Internet beschrieben, aber wurde als SMD Hochvolt-Brückengleichrichter vermutet. Ein baugleicher SMD Ersatz mit der Bezeichnung 669G war im unseren Bestand schon vorhanden und stammte aus einem stärkeren Switching Power-Supply.
FM3 wurde entfernt und mit 669G ersetzt.
Alle Kabel (bis auf Stromkabel!) wurden zum Testen am Arbeitstisch wieder angeschlossen, Dreitasten-Feld aus Glas an das Flachkabel gesteckt.
Lichtkopf wurde auch mit allen Kabel verbunden.
Erster Test (Vorsicht: Hochspannung!):
Anstelle von der T2A/250V Kleinstsicherung wurde zum Test eine 25W Glühbirne mit Sockel angeschlossen (angelötet). Stromkabel wurde verbunden, Stecker in die 220V Dose gesteckt – sofort leuchtete die blaue LED am Dreitasten-Feld!
Am Mikroprozessor wurde die korrekte Versorgungs-Spannung von ca. 3,3V gemessen.
Beim Versuch am Dreitasten-Feld aus Glas die Lampe einzuschalten, hat die 25W Glühbirne angefangen zu flackern, was auch zu erwarten war. Dabei haben auch die LED’s im Lichtkopf geflackert.
Stromkabel wurde sofort aus der Dose gezogen, bzw. 25W Glühbirne abgedreht, da dies schneller geht.
Zweiter Test (Vorsicht: Hochspannung!):
Nun wurde eine 100W Glühbirne verwendet, die oben beschriebenen Tests wiederholt.
Es war nun möglich den Lichtkopf fast auf die volle Helligkeit zu stellen.
Bei mittlerer Helligkeit haben wir dann unsere SFERA S für einige Stunden laufen lassen, dabei keinerlei Probleme festgestellt.
Montage:
In umgekehrter Reihenfolge, es ging ziemlich flott.
Vor der Montage haben wir noch die Rückseite der innere Schiene entgratet und leicht die schiebende Flächen/Kanten eingefettet. Dies hat bei der Montage viel geholfen!
Erst wenn die Schiene mit elektronischen Komponenten drauf wieder voll eingeschoben in den Ständer wurde, Stromkabel in SensControl III gesteckt, sollten alle vier seitlichen Knöpfe einrasten und man darf nun die mittelere Imbus-Schraube wieder festziehen. Die vier seitlichen Knöpfe sind nicht mehr beweglich!
Dreitasten-Feld an Flachkabel stecken und am Ständer reindrücken.
Lichtkopf mit allen Kabel verbinden, Kabel in den Ständer vorsichtig reindrücken und Lichtkopf festschrauben.
